使用 PlantUML 进行程序画图 - PlantUML高效地画图
什么是 PlantUML
PlantUML 是一个画图脚本语言,用它可以快速地画出:
时序图
流程图
用例图
状态图
组件图
简单地讲,我们使用 visio 画图时需要一个一个图去画,但使用 PlantUML 只需要用文字表达出图的内容,然后就可以直接生成图片。看一个最简单的例子:
Bob -> Alice : Hello, how are you Alice -> Bob : Fine, thank you, and you?
软件安装
这些软件全部是开源或共享软件,不存在版权问题,可以放心使用。
安装 Sublime
Sublime 是个强大的可扩展的文本编辑器。进入官网下载对应操作系统下的版本安装即可。
安装 graphviz
graphviz 是个开源的图片渲染库。安装了这个库才能在 Windows 下实现把 PlantUML 脚本转换为图片。
安装 PlantUML for Sublime 插件
有了这个插件后,我们就可以在 Sublime 里写 PlantUML 脚本,然后直接通过一个快捷键生成图片。安装步骤如下
下载插件,并解压
通过 Preferences -> Browse Packages ... 打开 sublime 的 Packages 目录,解压后的插件放在 Packages 目录下
重启 Sublime
为了简化使用,可以在 Sublime 里配置个快捷键。打开 Preferences -> Key Binding - User,添加一个快捷键:
json
{ "keys": ["alt+d"], "command": "display_diagrams"}
上面的代码配置成按住 Alt + d 来生成 PlantUML 图片,你可以修改成你自己喜欢的按键。
效果检验
最后检验一下工作安装是否正确。打开 Sublime 输入:
Bob -> Alice : Hello, how are you Alice -> Bob : Fine, thank you, and you?
选中这些文本内容,按 Alt + d 会在当前工作目录下生成这个图片文件,同时自动弹出窗口显示图片。
PlantULM 快速入门时序图
@startuml title 时序图 == 鉴权阶段 == Alice -> Bob: 请求 Bob -> Alice: 应答 == 数据上传 == Alice -> Bob: 上传数据 note left: 这是显示在左边的备注 Bob --> Canny: 转交数据 ... 不超过 5 秒钟 ... Canny --> Bob: 状态返回 note right: 这是显示在右边的备注 Bob -> Alice: 状态返回 == 状态显示 == Alice -> Alice: 给自己发消息 @enduml
TIPS:
使用 title 来指定标题
'->' 和 '-->' 来指示线条的形式
在每个时序后面加冒号 : 来添加注释
使用 note 来显示备注,备注可以指定显示在左边或右边
使用 == xxx == 来分隔时序图
使用 ... 来表示延迟省略号
节点可以给自己发送消息,方法是发送方和接收方使用同一个主体即可

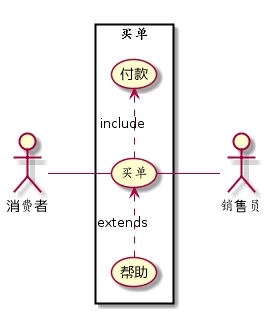

用例图
@startuml left to right direction actor 消费者 actor 销售员 rectangle 买单 { 消费者 -- (买单) (买单) .> (付款) : include (帮助) .> (买单) : extends (买单) -- 销售员 } @enduml
TIPS:
用例图
用例图是指由参与者(Actor)、用例(Use Case)以及它们之间的关系构成的用于描述系统功能的静态视图
百度百科上有简易的入门资料,其中用例之间的关系 (include, extends) 是关键
使用 actor 来定义参与者
使用括号 (xxx) 来表示用例,用例用椭圆形表达
使用不同的线条表达不同的关系。包括参与者与用例的关系,用例与用例的关系

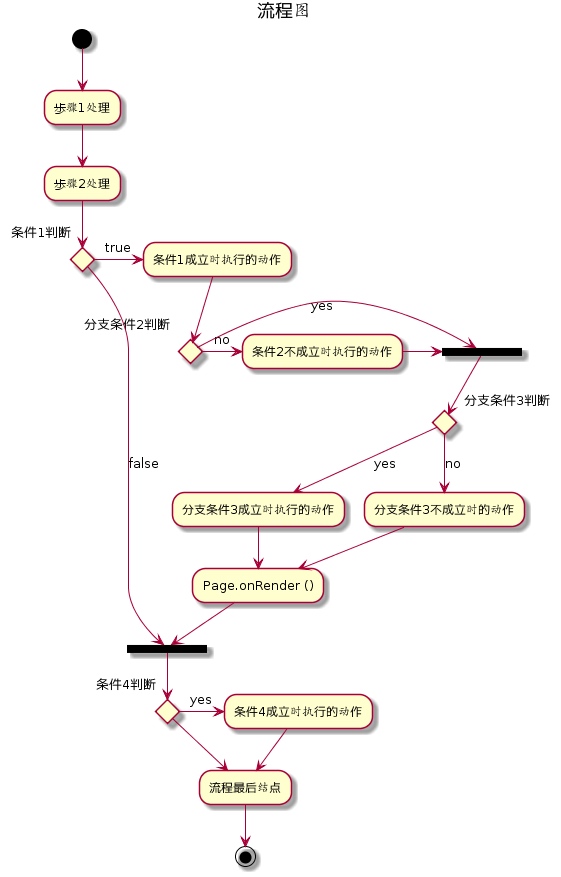

流程图
@startuml title 流程图 (*) --> "步骤1处理" --> "步骤2处理" if "条件1判断" then ->[true] "条件1成立时执行的动作" if "分支条件2判断" then ->[no] "条件2不成立时执行的动作" -> === 中间流程汇总点1 === else -->[yes] === 中间流程汇总点1 === endif if "分支条件3判断" then -->[yes] "分支条件3成立时执行的动作" --> "Page.onRender ()" as render --> === REDIRECT_CHECK === else -->[no] "分支条件3不成立时的动作" --> render endif else -->[false] === REDIRECT_CHECK === endif if "条件4判断" then ->[yes] "条件4成立时执行的动作" --> "流程最后结点" else endif --> "流程最后结点" -->(*) @enduml
上面的流程图写的时候还是挺直观的,但画出来的图片渲染效果不好,对逻辑的显示不清楚。由于这个原因 PlantUML 实现了另外版本的流程图脚本。

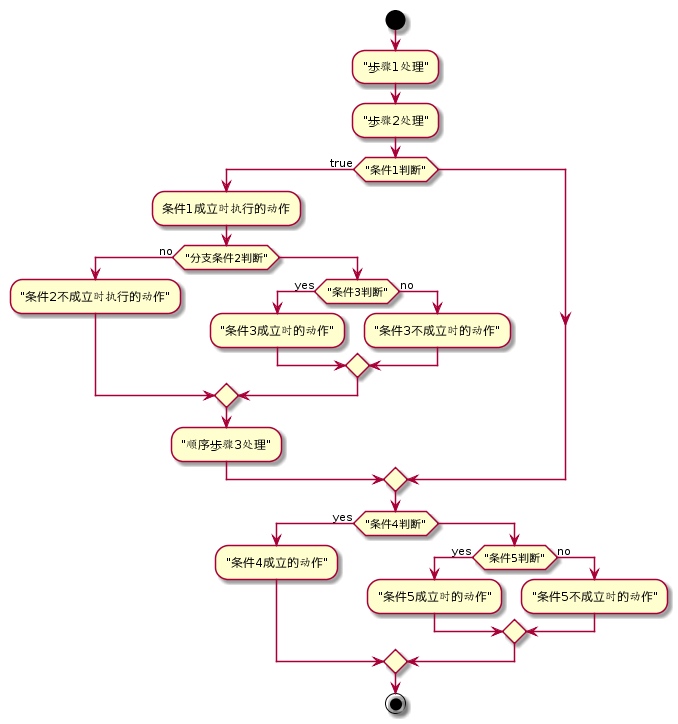

下面是 PlantUML 支持的新版本的流程图脚本,从使用角度来讲,更直观,画出来的图片也更漂亮,推荐使用。
@startuml start :"步骤1处理"; :"步骤2处理"; if ("条件1判断") then (true) :条件1成立时执行的动作; if ("分支条件2判断") then (no) :"条件2不成立时执行的动作"; else if ("条件3判断") then (yes) :"条件3成立时的动作"; else (no) :"条件3不成立时的动作"; endif endif :"顺序步骤3处理"; endif if ("条件4判断") then (yes) :"条件4成立的动作"; else if ("条件5判断") then (yes) :"条件5成立时的动作"; else (no) :"条件5不成立时的动作"; endif endif stop @enduml
TIPS:
使用 start 来表示流程开始,使用 stop 来表示流程结束
顺序流程使用冒号和分号 :xxx; 来表示
条件语句使用 if (condition 1) then (true/yes/false/no) 来表示
条件语句可以嵌套

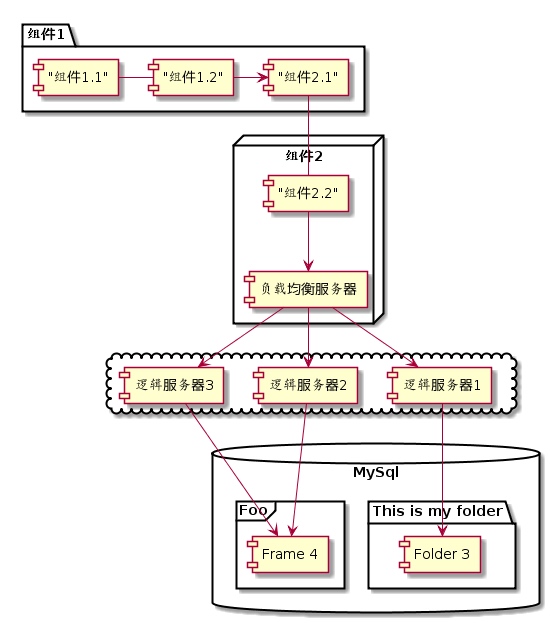

组件图
我们经常使用组件图来画部署视图,或者用来画系统的拓扑结构图。
@startuml package "组件1" { ["组件1.1"] - ["组件1.2"] ["组件1.2"] -> ["组件2.1"] } node "组件2" { ["组件2.1"] - ["组件2.2"] ["组件2.2"] --> [负载均衡服务器] } cloud { [负载均衡服务器] -> [逻辑服务器1] [负载均衡服务器] -> [逻辑服务器2] [负载均衡服务器] -> [逻辑服务器3] } database "MySql" { folder "This is my folder" { [Folder 3] } frame "Foo" { [Frame 4] } } [逻辑服务器1] --> [Folder 3] [逻辑服务器2] --> [Frame 4] [逻辑服务器3] --> [Frame 4] @enduml
TIPS:
使用方括号 [xxx] 来表示组件
可以把几个组件合并成一个包,可以使用的关键字为 package, node, folder, frame, cloud, database。不同的关键字图形不一样。
可以在包内部用不同的箭头表达同一个包的组件之间的关系
可以在包内部直接表达到另外一个包内部的组件的交互关系
可以在流程图外部直接表达包之间或包的组件之间的交互关系

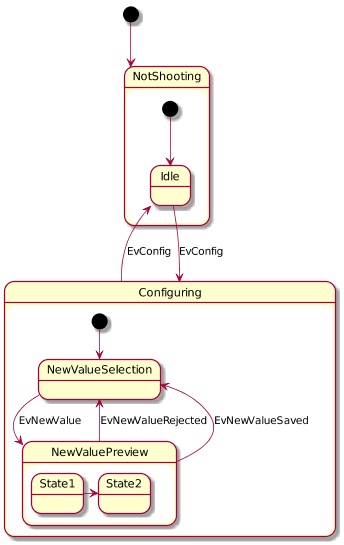

状态图
我们一般使用状态图来画状态机。
@startuml scale 640 width [*] --> NotShooting state NotShooting { [*] --> Idle Idle --> Processing: SignalEvent Processing --> Idle: Finish Idle --> Configuring : EvConfig Configuring --> Idle : EvConfig } state Configuring { [*] --> NewValueSelection NewValueSelection --> NewValuePreview : EvNewValue NewValuePreview --> NewValueSelection : EvNewValueRejected NewValuePreview --> NewValueSelection : EvNewValueSaved state NewValuePreview { State1 -> State2 } } @enduml
TIPS:
使用 [*] 来表示状态的起点
使用 state 来定义子状态图
状态图可以嵌套
使用 scale 命令来指定生成的图片的尺寸
总结
不需要去记这些标记,在需要的时候去使用它,通过不断地使用来熟悉不同的图的语法。可以下载 PlanUML 官方文档 作为参考,遇到问题的时候翻一翻,这样很快就可以学会使用 PlantUML 高效地画图。
二、安装
2.1 安装phpstorm
2.2 安装plantUml插件
安装好插件之后重启phpstorm
2.3 开始使用
刚开始右边如果没有图像出现的话,说明没有安装graphviz,然后安装graphviz这个就好了。安装好后刷新右边区域就有图象了。
ok~,下面自己摸索吧
我写的范例:
流程图代码:
@startumlstart :步骤1处理; :步骤2处理;if(条件1判定) then (yes) :条件1成立时执行的动作;else (no) :条件1不成立; :继续; :再继续; if(条件2判断) then (yes) :执行; else (no) :怎样; endif endif stop@enduml
