再看tcp, udp, websocket, icmp 常用网络协议

分类:网络 |

一直以来对 tcp, udp, websocket 协议都一直半解, 常常是当时网络老师讲的很清楚了 ,自己也理解 了, 但过一段时间却又开始模糊了, 其一没有形成长期记忆, 另一个原因是缺少实践,  实践才能真正的认识事物, 在学习过程中唯一真正能有价值的是学习方式, 其它都是过眼云烟... 而对于我来说一切靠想像的知识都是多么的不靠谱, 不管这个知识点被证明了多少次, 还是有不踏实的感觉


目前的记忆状态是:

tcp: 安全可靠的连接( 考试常常考这个 ), 网络基本都是tcp, 比如打开一个网页, 比如qq发个信息等等

udp: 不可可靠的连接,  使用较少, 无实例可让我证明,

websocket: 网站长连接, 常常用于一些聊天软件, 网站即时通讯

icmp: 常用的 ping工具 使用的此协议


如果说原理, 能记到的知识点实在可怜, 更别说使用了: (


学习过程:

tcp :

官方定义:

TCP(Transmission Control Protocol 传输控制协议)是一种面向连接的、可靠的、基于字节流的传输层通信协议,由IETF的RFC 793定义。在简化的计算机网络OSI模型中,它完成第四层传输层所指定的功能,用户数据报协议(UDP)是同一层内[1]  另一个重要的传输协议。在因特网协议族(Internet protocol suite)中,TCP层是位于IP层之上,应用层之下的中间层。不同主机的应用层之间经常需要可靠的、像管道一样的连接,但是IP层不提供这样的流机制,而是提供不可靠的包交换。[1]

应用层向TCP层发送用于网间传输的、用8位字节表示的数据流,然后TCP把数据流分区成适当长度的报文段(通常受该计算机连接的网络的数据链路层的最大传输单元([1]  MTU)的限制)。之后TCP把结果包传给IP层,由它来通过网络将包传送给接收端实体[1]  的TCP层。TCP为了保证不发生丢包,就给每个包一个序号,同时序号也保证了传送到接收端实体的包的按序接收。然后接收端实体对已成功收到的包发回一个相应的确认(ACK);如果发送端实体在合理的往返时延(RTT)内未收到确认,那么对应的数据包就被假设为已丢失将会被进行重传。TCP用一个校验和函数来检验数据是否有错误;在发送和接收时都要计算校验和。


一般官方定义都很无力; 很少有人想读这样的解释, 苦涩难懂


民间高手:

TCP 有一个重要的概念是三次握手, 简单理解就是互相确认身份或状态的过程;

通常解释:

client: “你瞅啥?”
server: “瞅你咋地!”
client:  “来,咱俩来唠唠!”

现在可以正常通信了..


道理:

1:A发,B收, B知道A能发
2:B发,A收, A知道B能发收
3:A发,B收, B知道A能收


做成时序图:

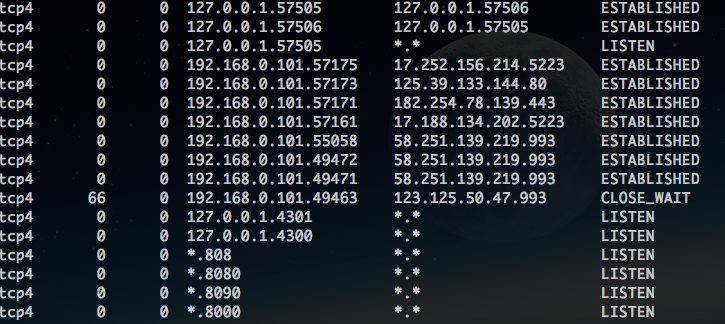

本机连接状态:

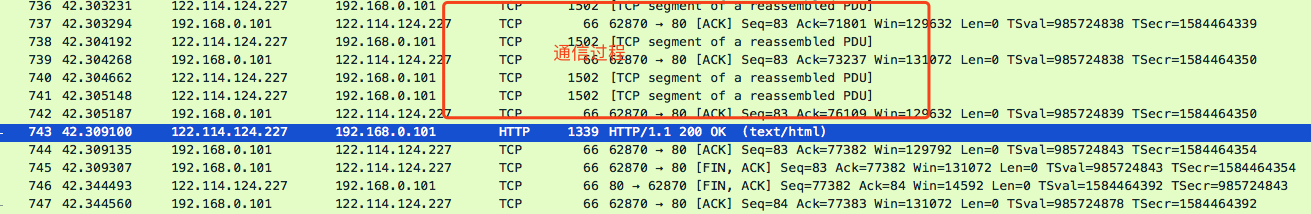

本机监控的CURL 请求网站时的握手过程, 前三个就是三次握手了, 最后一个是开始通信:


中间是通信过程, 直到 HTTP/1.1  200 ok , 但后面应该是关闭连接的过程吧, 为什么又出现三个请求和一个回复,, 难道是丢包补发..


UDP:


官方定义:

UDP 是User Datagram Protocol的简称, 中文名是用户数据报协议,是OSI(Open System Interconnection,开放式系统互联) 参考模型中一种无连接的传输层协议,提供面向事务的简单不可靠信息传送服务,IETF RFC 768是UDP的正式规范。UDP在IP报文的协议号是17。

UDP协议全称是用户数据报协议[1]  ,在网络中它与TCP协议一样用于处理数据包,是一种无连接的协议。在OSI模型中,在第四层——传输层,处于IP协议的上一层。UDP有不提供数据包分组、组装和不能对数据包进行排序的缺点,也就是说,当报文发送之后,是无法得知其是否安全完整到达的。UDP用来支持那些需要在计算机之间传输数据的网络应用。包括网络视频会议系统在内的众多的客户/服务器模式的网络应用都需要使用UDP协议。UDP协议从问世至今已经被使用了很多年,虽然其最初的光彩已经被一些类似协议所掩盖,但是即使是在今天UDP仍然不失为一项非常实用和可行的网络传输层协议。

与所熟知的TCP(传输控制协议)协议一样,UDP协议直接位于IP(网际协议)协议的顶层。根据OSI(开放系统互连)参考模型,UDP和TCP都属于传输层协议。UDP协议的主要作用是将网络数据流量压缩成数据包的形式。一个典型的数据包就是一个二进制数据的传输单位。每一个数据包的前8个字节用来包含报头信息,剩余字节则用来包含具体的传输数据。


理解:

udp不需要建立面向连接的通信,与TCP不同,UDP协议并不提供数据传送的保证机制。如果在从发送方到接收方的传递过程中出现数据报的丢失,协议本身并不能做出任何检测或提示。因此,通常人们把UDP协议称为不可靠的传输协议。发完即

TCP与UDP的区别:

1.基于连接与无连接;

2.对系统资源的要求(TCP较多,UDP少);

3.UDP程序结构较简单;

4.流模式与数据报模式 ;

5.TCP保证数据正确性,UDP可能丢包,TCP保证数据顺序,UDP不保证


为了在给定的主机上能识别多个目的地址,同时允许多个应用程序在同一台主机上工作并能独立地进行数据包的发送和接收,设计用户数据报协议UDP。

使用UDP协议包括:TFTP、SNMP、NFS、DNS、BOOTP

UDP使用底层的互联网协议来传送报文,同IP一样提供不可靠的无连接数据包传输服务。它不提供报文到达确认、排序、及流量控制等功能。

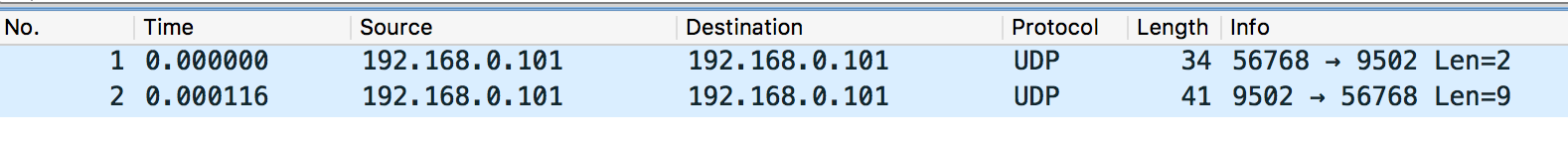

UDP:


其它参考资料:

http://blog.chinaunix.net/uid-26833883-id-3627644.html


ICMP:

ICMP是(Internet Control Message Protocol)Internet控制报文协议。它是TCP/IP协议族的一个子协议,用于在IP主机、路由器之间传递控制消息。控制消息是指网络通不通、主机是否可达、路由是否可用等网络本身的消息。这些控制消息虽然并不传输用户数据,但是对于用户数据的传递起着重要的作用。

常用的是ping 命令

安全问题,可以利用操作系统规定的ICMP数据包最大尺寸不超过64KB这一规定,向主机发起“Ping of Death”(死亡之Ping)攻击。“Ping of Death” 攻击的原理是:如果ICMP数据包的尺寸超过64KB上限时,主机就会出现内存分配错误,导致TCP/IP堆栈崩溃,致使主机死机。(操作系统已经取消了发送ICMP数据包的大小的限制,解决了这个漏洞)

此外,向目标主机长时间、连续、大量地发送ICMP数据包,也会最终使系统瘫痪。大量的ICMP数据包会形成“ICMP风暴”,使得目标主机耗费大量的CPU资源处理,疲于奔命。

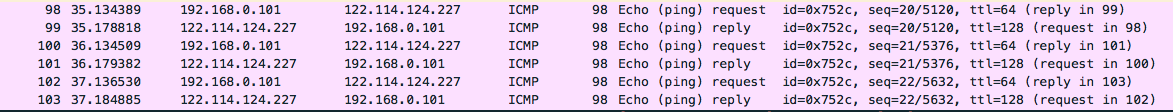

ping 过程, 一个request , 一个 reply :




WebSocket: 基于TCP HTTP是不支持持久连接的, websocket 就是做长连接的,

WebSocket协议是基于TCP的一种新的网络协议。它实现了浏览器与服务器全双工(full-duplex)通信——允许服务器主动发送信息给客户端。

WebSocket通信协议于2011年被IETF定为标准RFC 6455,并被RFC7936所补充规范。

浏览器请求

GET /webfin/websocket/ HTTP/1.1

Host: localhost

  Upgrade: websocket

Connection: Upgrade
  Sec-WebSocket-Key: xqBt3ImNzJbYqRINxEFlkg==
  Origin: http://服务器地址
  Sec-WebSocket-Version: 13

服务器回应

HTTP/1.1 101 Switching Protocols
  Upgrade: websocket
  Connection: Upgrade
  Sec-WebSocket-Accept: K7DJLdLooIwIG/MOpvWFB3y3FE8=

WebSocket借用http请求进行握手,相比正常的http请求,多了一些内容。其中,

Upgrade: websocket

Connection: Upgrade

表示希望将http协议升级到Websocket协议。

Sec-WebSocket-Key是浏览器随机生成的base64 encode的值,用来询问服务器是否是支持WebSocket。

服务器返回

Upgrade: websocket

Connection: Upgrade

告诉浏览器即将升级的是Websocket协议

Sec-WebSocket-Accept是将请求包“Sec-WebSocket-Key”的值,与”258EAFA5-E914-47DA-95CA-C5AB0DC85B11″这个字符串进行拼接,然后对拼接后的字符串进行sha-1运算,再进行base64编码得到的。用来说明自己是WebSocket助理服务器。

Sec-WebSocket-Version是WebSocket协议版本号。RFC6455要求使用的版本是13,之前草案的版本均应当被弃用。



Websocket的作用:  此部分转自网络
在讲Websocket之前,我就顺带着讲下 long poll 和 ajax轮询 的原理。
ajax轮询
ajax轮询的原理非常简单,让浏览器隔个几秒就发送一次请求,询问服务器是否有新信息。
场景再现:
客户端:啦啦啦,有没有新信息(Request)
服务端:没有(Response)
客户端:啦啦啦,有没有新信息(Request)
服务端:没有。。(Response)
客户端:啦啦啦,有没有新信息(Request)
服务端:你好烦啊,没有啊。。(Response)
客户端:啦啦啦,有没有新消息(Request)
服务端:好啦好啦,有啦给你。(Response)
客户端:啦啦啦,有没有新消息(Request)
服务端:。。。。。没。。。。没。。。没有(Response) —- loop
long poll
long poll 其实原理跟 ajax轮询 差不多,都是采用轮询的方式,不过采取的是阻塞模型(一直打电话,没收到就不挂电话),也就是说,客户端发起连接后,如果没消息,就一直不返回Response给客户端。直到有消息才返回,返回完之后,客户端再次建立连接,周而复始。
场景再现:
客户端:啦啦啦,有没有新信息,没有的话就等有了才返回给我吧(Request)
服务端:额。。 等待到有消息的时候。。来 给你(Response)
客户端:啦啦啦,有没有新信息,没有的话就等有了才返回给我吧(Request) -loop
从上面可以看出其实这两种方式,都是在不断地建立HTTP连接,然后等待服务端处理,可以体现HTTP协议的另外一个特点,被动性。
何为被动性呢,其实就是,服务端不能主动联系客户端,只能有客户端发起。
简单地说就是,服务器是一个很懒的冰箱(这是个梗)(不会、不能主动发起连接),但是上司有命令,如果有客户来,不管多么累都要好好接待。
说完这个,我们再来说一说上面的缺陷(原谅我废话这么多吧OAQ)
从上面很容易看出来,不管怎么样,上面这两种都是非常消耗资源的。
ajax轮询 需要服务器有很快的处理速度和资源。(速度)long poll 需要有很高的并发,也就是说同时接待客户的能力。(场地大小)
所以 ajax轮询 和 long poll 都有可能发生这种情况。
客户端:啦啦啦啦,有新信息么?
服务端:月线正忙,请稍后再试(503 Server Unavailable)
客户端:。。。。好吧,啦啦啦,有新信息么?
服务端:月线正忙,请稍后再试(503 Server Unavailable)
客户端:然后服务端在一旁忙的要死:冰箱,我要更多的冰箱!更多。。更多。。(我错了。。这又是梗。。)
言归正传,我们来说Websocket吧
通过上面这个例子,我们可以看出,这两种方式都不是最好的方式,需要很多资源。
一种需要更快的速度,一种需要更多的’电话’。这两种都会导致’电话’的需求越来越高。
哦对了,忘记说了HTTP还是一个状态协议。
通俗的说就是,服务器因为每天要接待太多客户了,是个健忘鬼,你一挂电话,他就把你的东西全忘光了,把你的东西全丢掉了。你第二次还得再告诉服务器一遍。
所以在这种情况下出现了,Websocket出现了。他解决了HTTP的这几个难题。首先,被动性,当服务器完成协议升级后(HTTP->Websocket),服务端就可以主动推送信息给客户端啦。所以上面的情景可以做如下修改。
客户端:啦啦啦,我要建立Websocket协议,需要的服务:chat,Websocket协议版本:17(HTTP Request)
服务端:ok,确认,已升级为Websocket协议(HTTP Protocols Switched)
客户端:麻烦你有信息的时候推送给我噢。。
服务端:ok,有的时候会告诉你的。
服务端:balabalabalabala
服务端:balabalabalabala
服务端:哈哈哈哈哈啊哈哈哈哈
服务端:笑死我了哈哈哈哈哈哈哈
就变成了这样,只需要经过一次HTTP请求,就可以做到源源不断的信息传送了。(在程序设计中,这种设计叫做回调,即:你有信息了再来通知我,而不是我傻乎乎的每次跑来问你 )
这样的协议解决了上面同步有延迟,而且还非常消耗资源的这种情况。那么为什么他会解决服务器上消耗资源的问题呢?
其实我们所用的程序是要经过两层代理的,即HTTP协议在Nginx等服务器的解析下,然后再传送给相应的Handler(php等)来处理。简单地说,我们有一个非常快速的 接线员(Nginx) ,他负责把问题转交给相应的 客服(Handler) 。
本身接线员基本上速度是足够的,但是每次都卡在客服(Handler)了,老有客服处理速度太慢。,导致客服不够。Websocket就解决了这样一个难题,建立后,可以直接跟接线员建立持久连接,有信息的时候客服想办法通知接线员,然后接线员在统一转交给客户。
这样就可以解决客服处理速度过慢的问题了。
同时,在传统的方式上,要不断的建立,关闭HTTP协议,由于HTTP是非状态性的,每次都要重新传输 identity info (鉴别信息),来告诉服务端你是谁。
虽然接线员很快速,但是每次都要听这么一堆,效率也会有所下降的,同时还得不断把这些信息转交给客服,不但浪费客服的处理时间,而且还会在网路传输中消耗过多的流量/时间。
但是Websocket只需要一次HTTP握手,所以说整个通讯过程是建立在一次连接/状态中,也就避免了HTTP的非状态性,服务端会一直知道你的信息,直到你关闭请求,这样就解决了接线员要反复解析HTTP协议,还要查看identity info的信息。
同时由客户主动询问,转换为服务器(推送)有信息的时候就发送(当然客户端还是等主动发送信息过来的。。),没有信息的时候就交给接线员(Nginx),不需要占用本身速度就慢的客服(Handler)了
——————–
至于怎么在不支持Websocket的客户端上使用Websocket。。答案是: 不能
但是可以通过上面说的 long poll 和 ajax 轮询 来 模拟出类似的效果


但使用websocket 必须面临的问题是如果有网络波动时, 如何处理, 因为由于网络故障, 信号不好都可能导致连接断开, 此时websocket 也被关闭了, 此时就需要一个心跳监测, 以重建连接


通过 sec-WebSocket-Key 来识别连接信息:



以下转自网络的 WebSocket 协议的说法:

首先Websocket是基于HTTP协议的,或者说借用了HTTP的协议来完成一部分握手。
在握手阶段是一样的
-------以下涉及专业技术内容,不想看的可以跳过lol:,或者只看加黑内容--------

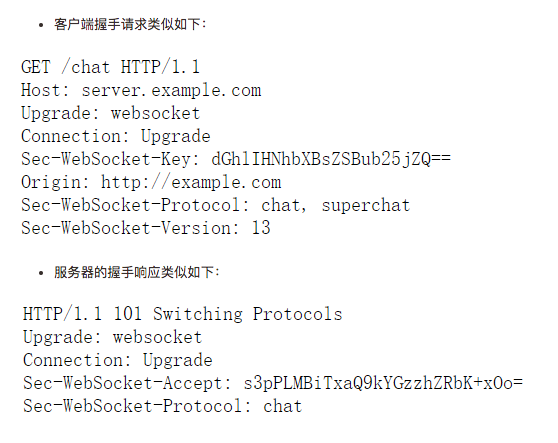

首先我们来看个典型的Websocket握手(借用Wikipedia的。。)

GET /chat HTTP/1.1
Host: server.example.com
Upgrade: websocket
Connection: Upgrade
Sec-WebSocket-Key: x3JJHMbDL1EzLkh9GBhXDw==
Sec-WebSocket-Protocol: chat, superchat
Sec-WebSocket-Version: 13
Origin: http://example.com

熟悉HTTP的童鞋可能发现了,这段类似HTTP协议的握手请求中,多了几个东西。
我会顺便讲解下作用。

Upgrade: websocket
Connection: Upgrade

这个就是Websocket的核心了,告诉Apache、Nginx等服务器:注意啦,窝发起的是Websocket协议,快点帮我找到对应的助理处理~不是那个老土的HTTP。

Sec-WebSocket-Key: x3JJHMbDL1EzLkh9GBhXDw==
Sec-WebSocket-Protocol: chat, superchat
Sec-WebSocket-Version: 13

首先,Sec-WebSocket-Key 是一个Base64 encode的值,这个是浏览器随机生成的,告诉服务器:泥煤,不要忽悠窝,我要验证尼是不是真的是Websocket助理。
然后,Sec_WebSocket-Protocol 是一个用户定义的字符串,用来区分同URL下,不同的服务所需要的协议。简单理解:今晚我要服务A,别搞错啦~
最后,Sec-WebSocket-Version 是告诉服务器所使用的Websocket Draft(协议版本),在最初的时候,Websocket协议还在 Draft 阶段,各种奇奇怪怪的协议都有,而且还有很多期奇奇怪怪不同的东西,什么Firefox和Chrome用的不是一个版本之类的,当初Websocket协议太多可是一个大难题。。不过现在还好,已经定下来啦~大家都使用的一个东西~ 脱水:服务员,我要的是13岁的噢→_→

然后服务器会返回下列东西,表示已经接受到请求, 成功建立Websocket啦!

HTTP/1.1 101 Switching Protocols
Upgrade: websocket
Connection: Upgrade
Sec-WebSocket-Accept: HSmrc0sMlYUkAGmm5OPpG2HaGWk=
Sec-WebSocket-Protocol: chat

这里开始就是HTTP最后负责的区域了,告诉客户,我已经成功切换协议啦~

Upgrade: websocket
Connection: Upgrade

依然是固定的,告诉客户端即将升级的是Websocket协议,而不是mozillasocket,lurnarsocket或者shitsocket。
然后,Sec-WebSocket-Accept 这个则是经过服务器确认,并且加密过后的 Sec-WebSocket-Key。服务器:好啦好啦,知道啦,给你看我的ID CARD来证明行了吧。。
后面的,Sec-WebSocket-Protocol 则是表示最终使用的协议。

至此,HTTP已经完成它所有工作了,接下来就是完全按照Websocket协议进行了。
具体的协议就不在这阐述了。
